Đóng điện thành công và an toàn trạm biến áp GIS 110kV Bắc Thành Công (Hà Nội)
2021-09-28 19:38:28 - 3775 views
Chiều ngày 28/9/2021, Công ty Cổ phần Thương mại và Kỹ thuật Năng lượng Việt Nam (VEngy) sau khi hoàn thành công tác thí nghiệm, đã cùng với chủ đầu tư, tổng thầu và các đơn vị liên quan đóng điện thành công và an toàn trạm biến áp GIS 110kV Bắc Thành Công tại phường Thành Công, quận Ba Đình, TP. Hà Nội. Đây chính là thành quả của sự cố gắng, nỗ lực và quyết tâm cao nhất hoàn thành dự án của tập thể cán bộ, kỹ sư VEngy cũng như các đơn vị tham gia dự án này. Việc đóng điện thành công và an toàn trạm biến áp GIS 110kV Bắc Thành Công còn mang nhiều ý nghĩa đặc biệt hơn khi biết rằng thời điểm cao điểm triển khai dự án cũng chính là lúc dịch bệnh covid-19 tại Hà Nội đang có những diễn biến hết sức phức tạp, toàn thành phố thực hiện cách ly xã hội theo tinh thần chỉ thị 16.
Đội công tác của VEngy tham gia đóng điện TBA GIS 110kV Bắc Thành Công sau khi hoàn thành công tác thí nghiệm.
Trạm biến áp 110kV Bắc Thành Công là trạm biến áp công nghệ GIS bao gồm các thiết bị đóng cắt kiểu kín cách điện bằng khí SF6 (GIS – Gas Insulation Switchgear) – một trong nhưng công nghệ tiên tiến hàng đầu thế giới hiện nay và đang dần được áp dụng rộng rãi tại Việt Nam đối với các khu đô thị lớn, quỹ đất hạn hẹp.
Phía 110kV được thiết kế theo sơ đồ hệ thống một thanh cái có máy cắt phân đoạn bao gồm: 01 ngăn GIS đóng cắt đường dây 110kV đi trạm biến áp 110kV Nghĩa Đô, 01 ngăn GIS đóng cắt đường dây 110kV đi trạm biến áp 220kV Thành Công, 01 ngăn GIS đóng cắt liên lạc 110kV 01 ngăn GIS đo lường thanh cái và 02 ngăn GIS đóng cắt máy biến áp 110kV 2x63MVA. Phía 24kV sử dụng sơ đồ một thanh cái có máy cắt phân đoạn. Trang bị 28 ngăn tủ hợp bộ GIS trung thế 23kV trong đó bao gồm: 02 tủ máy cắt lộ tổng, 02 tủ đo lường, 18 tủ máy cắt xuất tuyến, 01 tủ máy cắt phân đoạn, 01 tủ dao cách ly phân đoạn, 02 tủ máy cắt tụ, 02 tủ tự dùng và 02 máy biến áp tự dùng 23/0,4kV-160kVA.

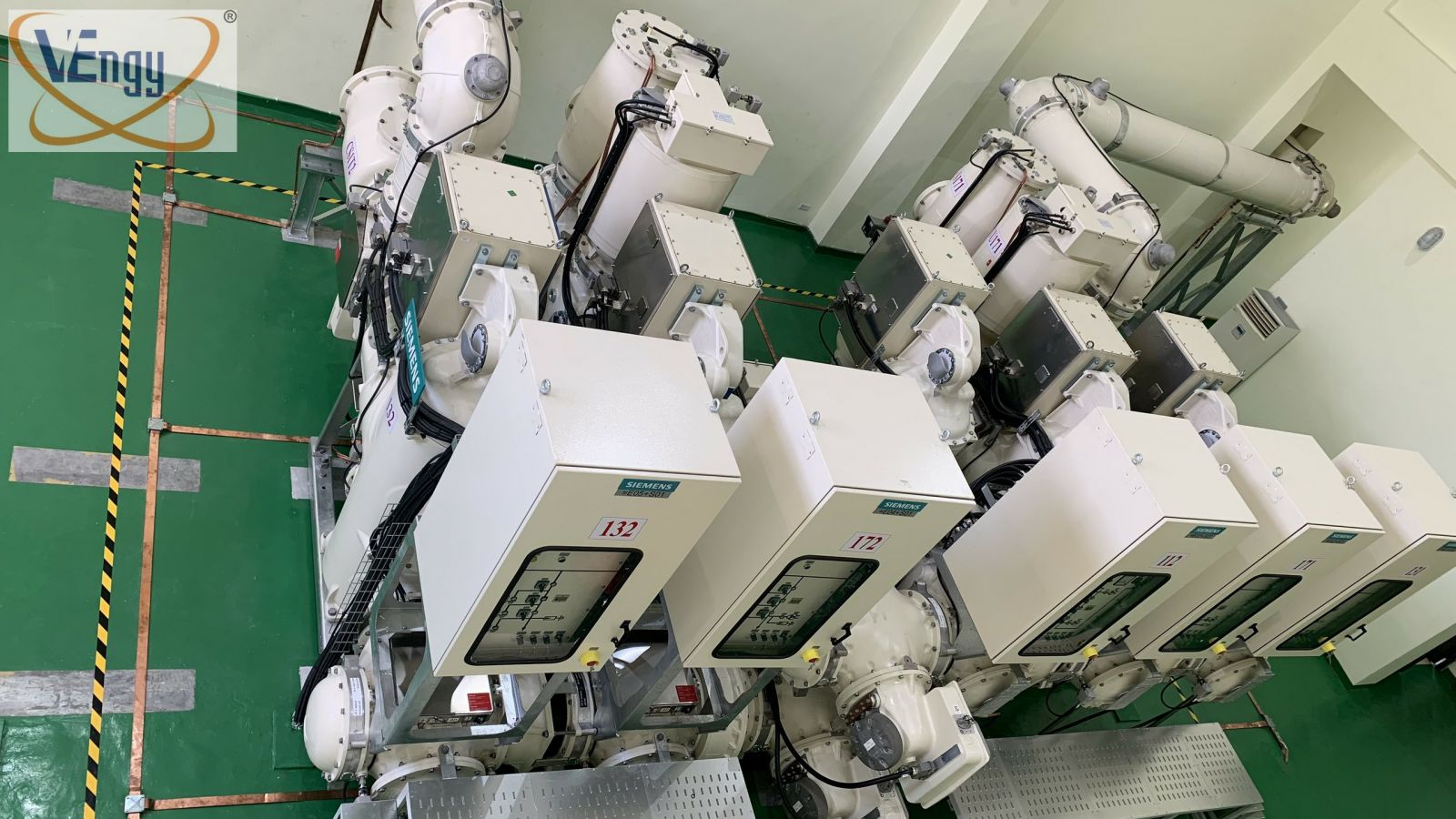

Hệ thống GIS 110kV trông nhỏ gọn, bố trí tốn ít diện tích hơn rất nhiều so với kiểu trạm truyền thống.
Trong dự án này, VEngy là đơn vị thí nghiệm hiệu chỉnh toàn bộ các thiết bị nhất, nhị thứ thuộc trạm biến áp GIS 110kV Bắc Thành Công; thực hiện hạng mục thử nghiệm điện áp xoay chiều tăng cao kết hợp đo PD cho hệ thống GIS 110kV; thí nghiệm hệ thống cáp ngầm 110kV 02 mạch cấp điện cho trạm, đồng thời tiến hành đo thông số các tuyến đường dây 110kV từ TBA GIS 110kV Bắc Thành Công đi TBA 220kV Thành Công và TBA 110kV Nghĩa Đô.

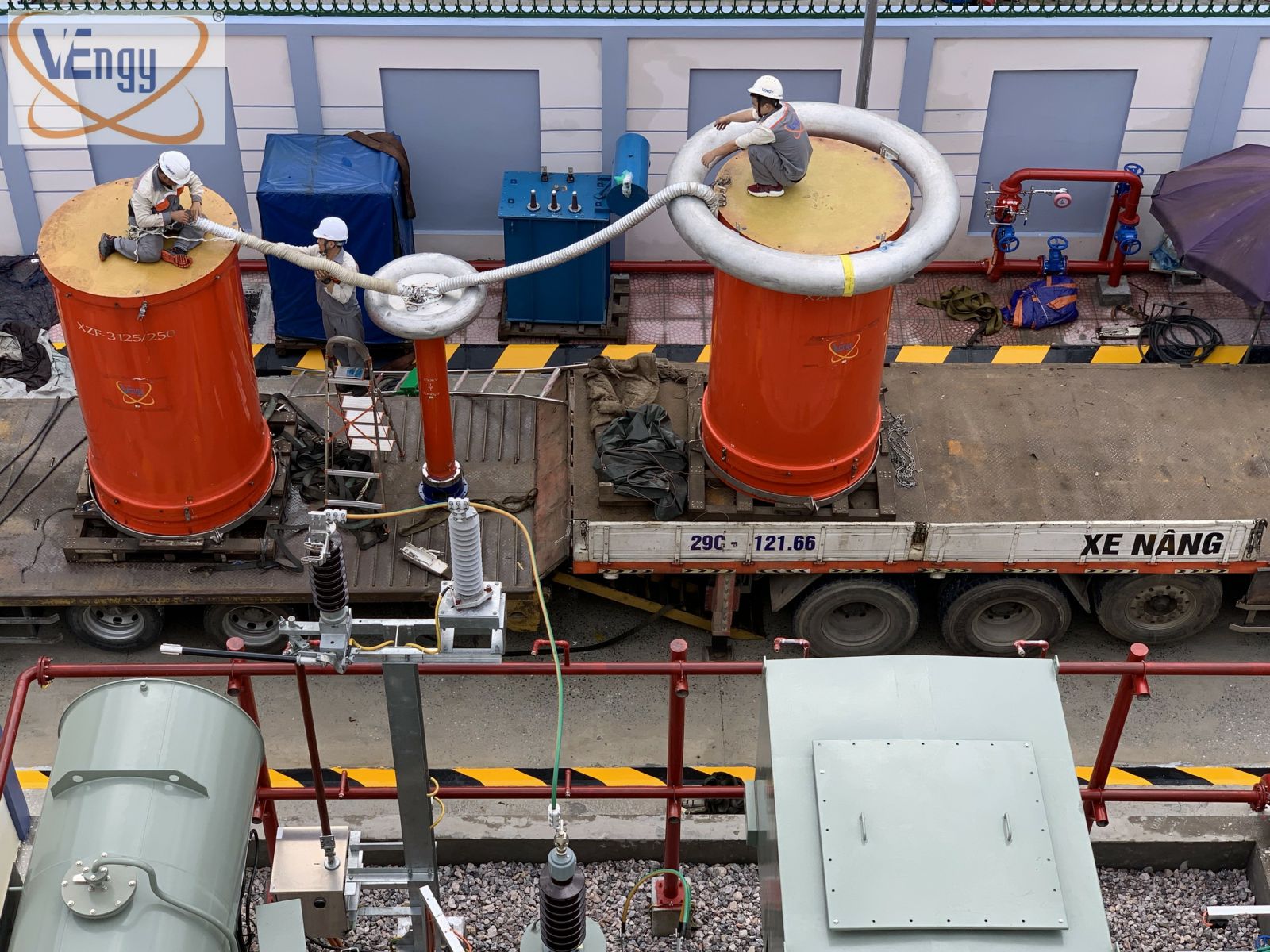

VEngy lắp đặt hợp bộ thử nghiệm điện áp xoay chiều tăng cao cho hệ thống GIS 110kV và cáp ngầm 110kV tại TBA GIS 110kV Bắc Thành Công.

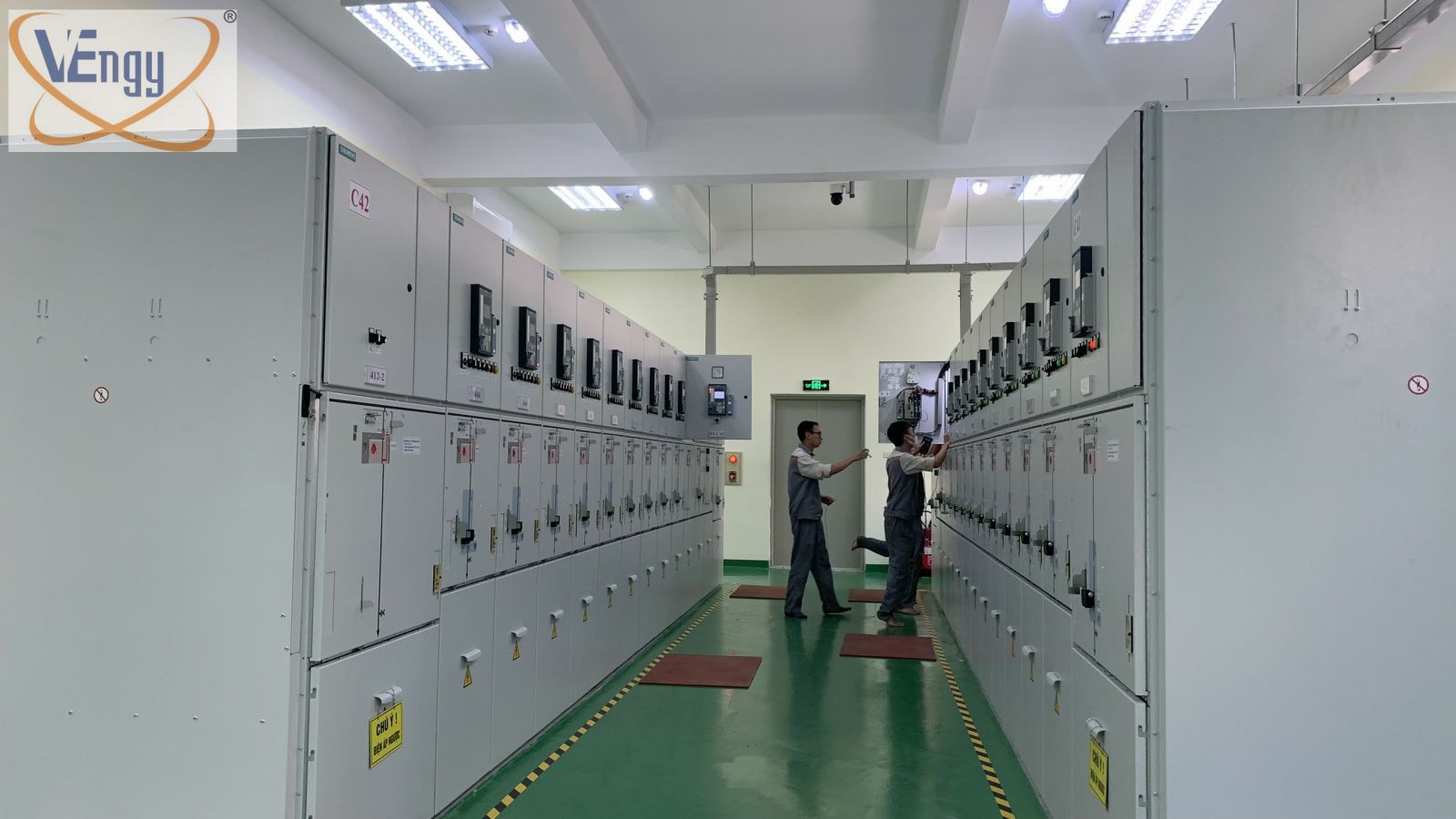

VEngy kiểm tra hiển thị rơ le tại phòng trung thế.

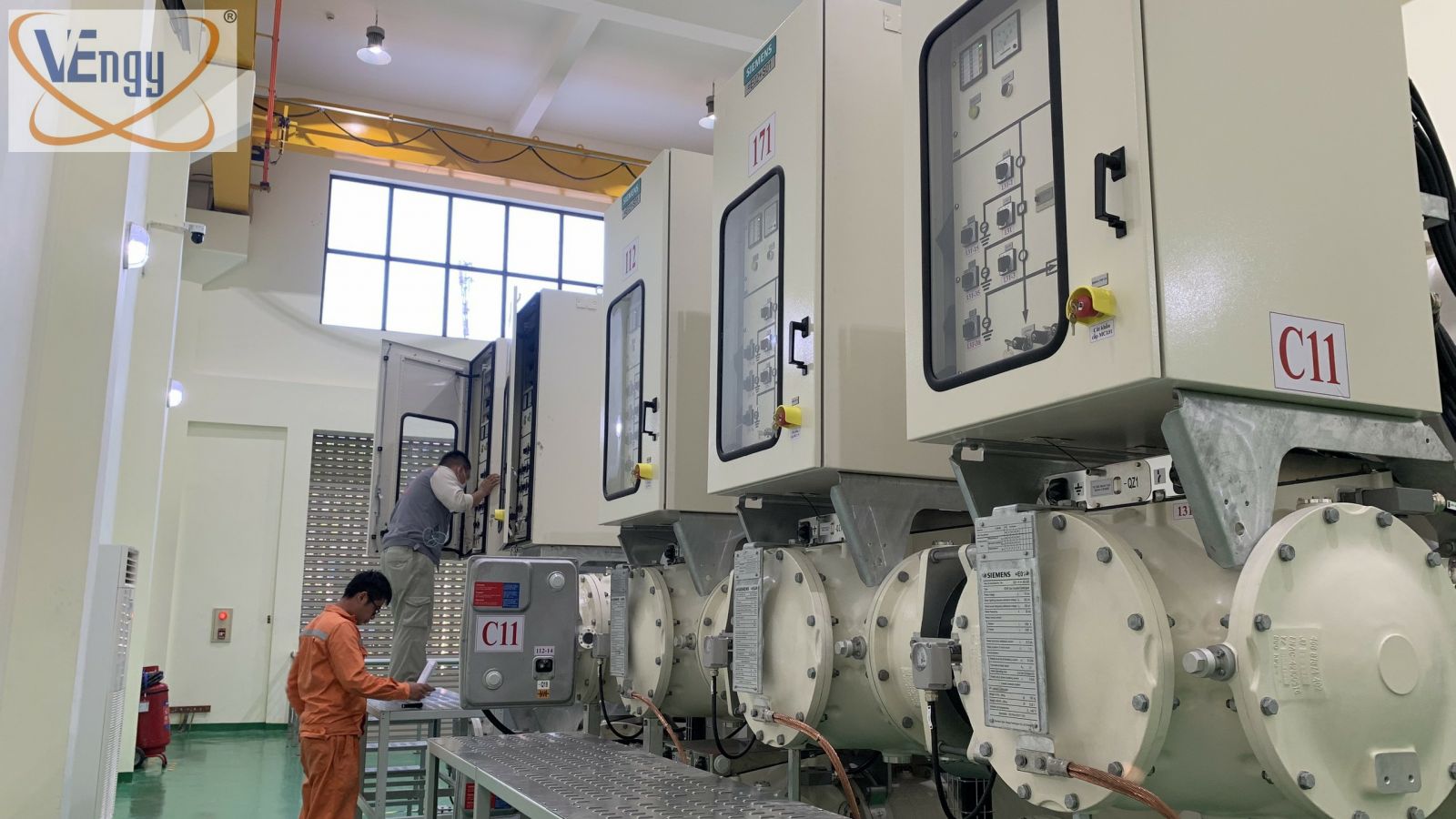

VEngy kiểm tra các thông số sau khi hệ thống GIS 110kV mang điện.
Trạm biến áp GIS 110kV Bắc Thành Công được đóng điện thành công, an toàn và đưa vào vận hành đúng với tiến độ kế hoạch đề ra góp phần đáp ứng nhu cầu phụ tải, nâng cao độ tin cậy, đảm bảo cung cấp điện an toàn, liên tục cho vùng lõi Thủ đô, bao gồm các quận Ba Đình, Đống Đa.
Ảnh: Đội công tác
Nội dung: Xuân Trang
