Đóng điện thành công và an toàn Trạm biến áp 110kV Trâu Quỳ và nhánh rẽ

2022-12-02 16:49:07 - 319 views

20 giờ 11 phút, ngày 02 tháng 12 năm 2022, Liên danh Công ty Cổ phần Thương mại và Kỹ thuật Năng lượng Việt Nam - Công ty Cổ phần Tập đoàn PC1 (VEngy - PC1) dưới sự chủ trì của Chủ đầu tư đã phối hợp cùng với các đơn vị liên quan đóng điện thành công và an toàn trạm biến áp 110kV Trâu Quỳ, Thị trấn Trâu Quỳ, Huyện Gia Lâm, Thành phố Hà Nội. Đây là thành quả của sự nỗ lực, cố gắng làm việc ngày đêm không ngừng nghỉ của tập thể cán bộ, kỹ sư trong Liên danh VEngy - PC1 và các đơn vị tham gia thi công dự án dưới sự chỉ đạo sát sao với quyết tâm cao nhất đưa dự án về đích đúng tiến độ đã đề ra của Chủ đầu tư.

VEngy chụp hình lưu niệm tại trạm biến áp 110kV Trâu Quỳ sau khi hoàn thành công tác lắp đặt hệ thống GIS 110kV.

Trạm biến áp 110kV Trâu Quỳ được xây dựng trên diện tích 2668 m2, sử dụng các thiết bị đóng cắt hợp bộ GIS đặt trong nhà, các máy biến áp 110kV đặt ngoài trời.

Phía 110kV được thiết kế theo sơ đồ hệ thống 2 thanh cái có máy cắt liên lạc gồm 06 module ngăn lộ GIS (02 module ngăn máy biến áp T1, T2 2x63MVA; 02 module ngăn đường dây đấu transit lộ 171 TBA 110kV Gia Lâm 2 E1.38 – 174 TBA 220kV Long Biên E1.45, 01 module ngăn liên lạc, 01 module biến điện áp thanh cái), dự phòng vị trí lắp đặt 02 module ngăn đường dây đi trạm 220kV Gia Lâm.

Phía 22kV sử dụng sơ đồ 1 thanh cái có phân đoạn bằng máy cắt. Trang bị 32 ngăn tủ trung thế hợp bộ 22kV (02 tủ máy cắt tổng, 02 tủ đo lường, 20 tủ máy cắt xuất tuyến, 01 tủ máy cắt phân đoạn, 01 tủ dao cắm, 04 tủ máy cắt tụ bù và 02 tủ tự dùng).

Với năng lực và kinh nghiệm đã được khẳng định qua rất nhiều các dự án, công trình điện, Liên danh VEngy - PC1 đã vinh dự được chủ đầu tư tin tưởng lựa chọn là đơn vị cung cấp, lắp đặt, thí nghiệm hiệu chỉnh vật tư thiết bị và hệ thống điều khiển bảo vệ toàn trạm. Cụ thể các công việc mà Liên danh VEngy - PC1 đã hoàn thành trong dự án này bao gồm:

- Cung cấp, lắp đặt và thí nghiệm hiệu chỉnh toàn bộ các thiết bị đóng cắt hợp bộ GIS 110kV;

- Cung cấp, lắp đặt và thí nghiệm hiệu chỉnh toàn bộ hệ thống tủ điều khiển bảo vệ 110kV;

- Cung cấp, lắp đặt và thí nghiệm hiệu chỉnh toàn bộ hệ thống tủ trung thế hợp bộ 22kV;

- Cung cấp, lắp đặt và thí nghiệm hiệu chỉnh toàn bộ hệ thống nguồn tự dùng, giám sát chạm đất, giám sát acquy;

- Cung cấp, lắp đặt và thí nghiệm hiệu chỉnh trọn bộ hệ thống SCADA – Viễn thông;

- Thí nghiệm hiệu chỉnh toàn bộ các máy biến áp 110kV 63MVA;

- Thí nghiệm toàn bộ các tuyến cáp ngầm 110kV bằng phương pháp thử nghiệm điện áp xoay chiều tăng cao tần số cộng hưởng kết hợp đo phóng điện cục bộ (PD).

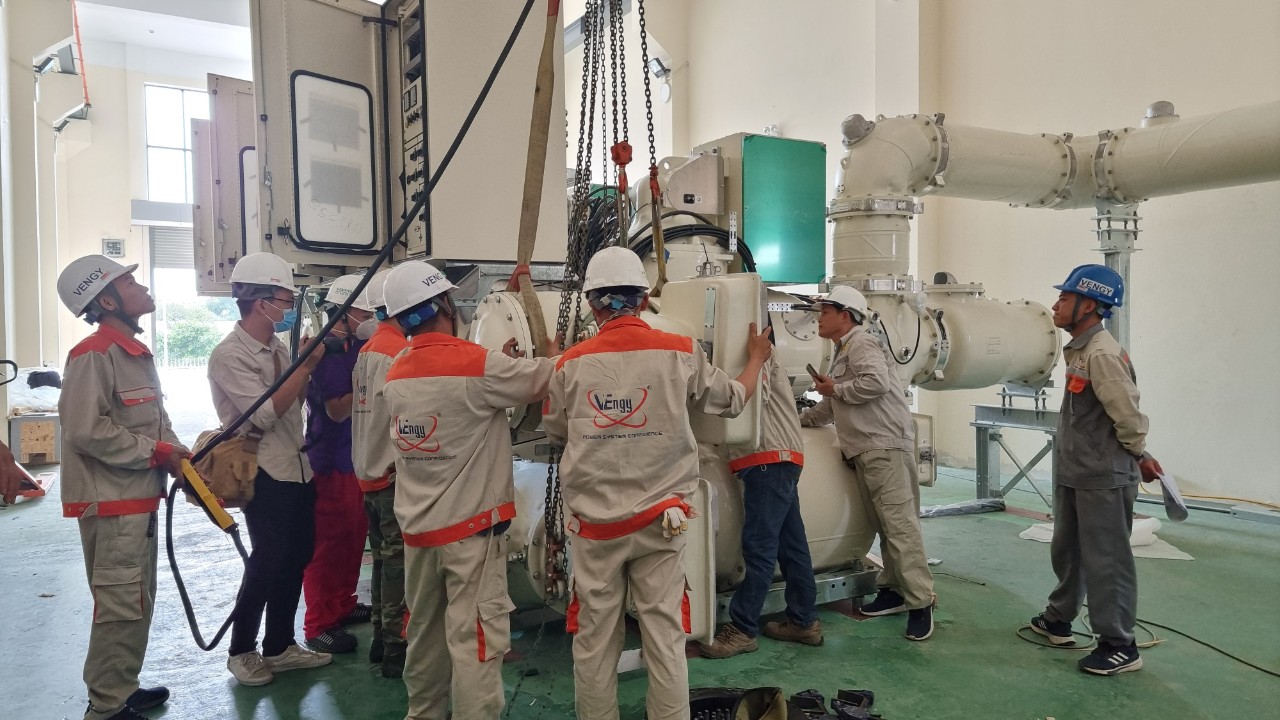

Liên danh VEngy - PC1 cung cấp, lắp đặt toàn bộ các thiết bị đóng cắt hợp bộ GIS 110kV tại trạm biến áp 110kV Trâu Quỳ.

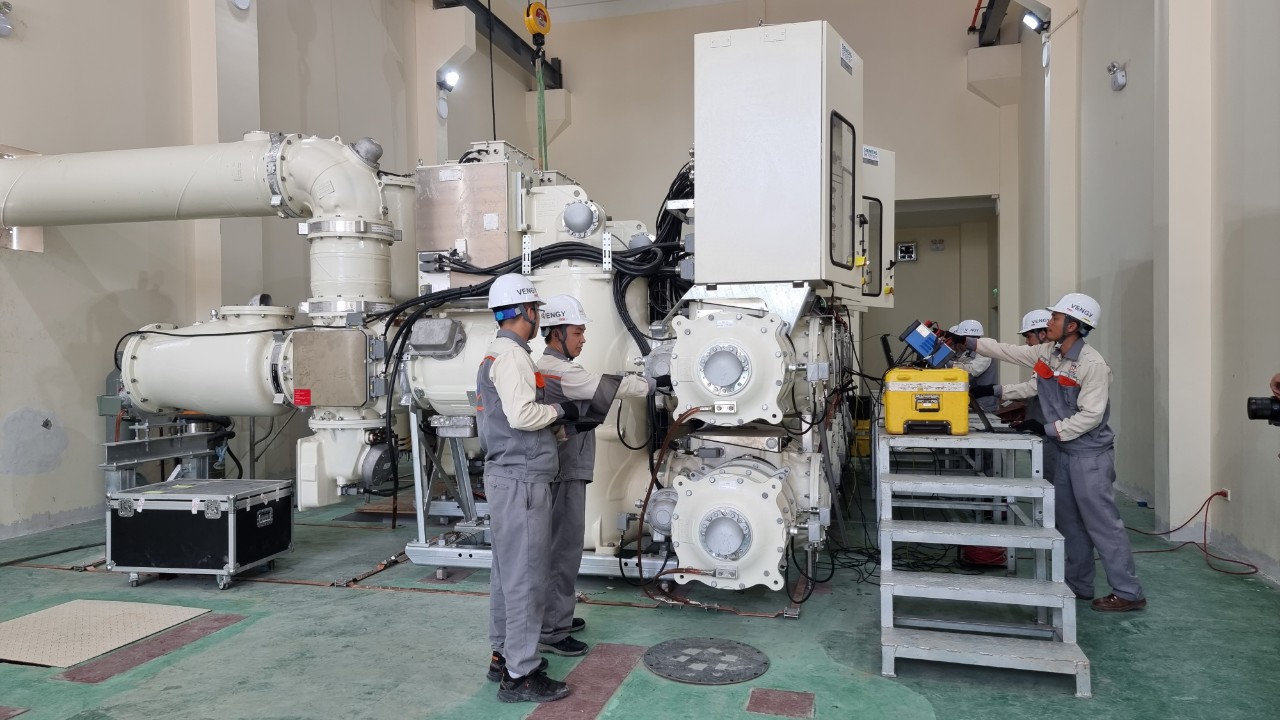

VEngy thí nghiệm hiệu chỉnh toàn bộ các thiết bị đóng cắt hợp bộ GIS 110kV tại trạm biến áp 110kV Trâu Quỳ.

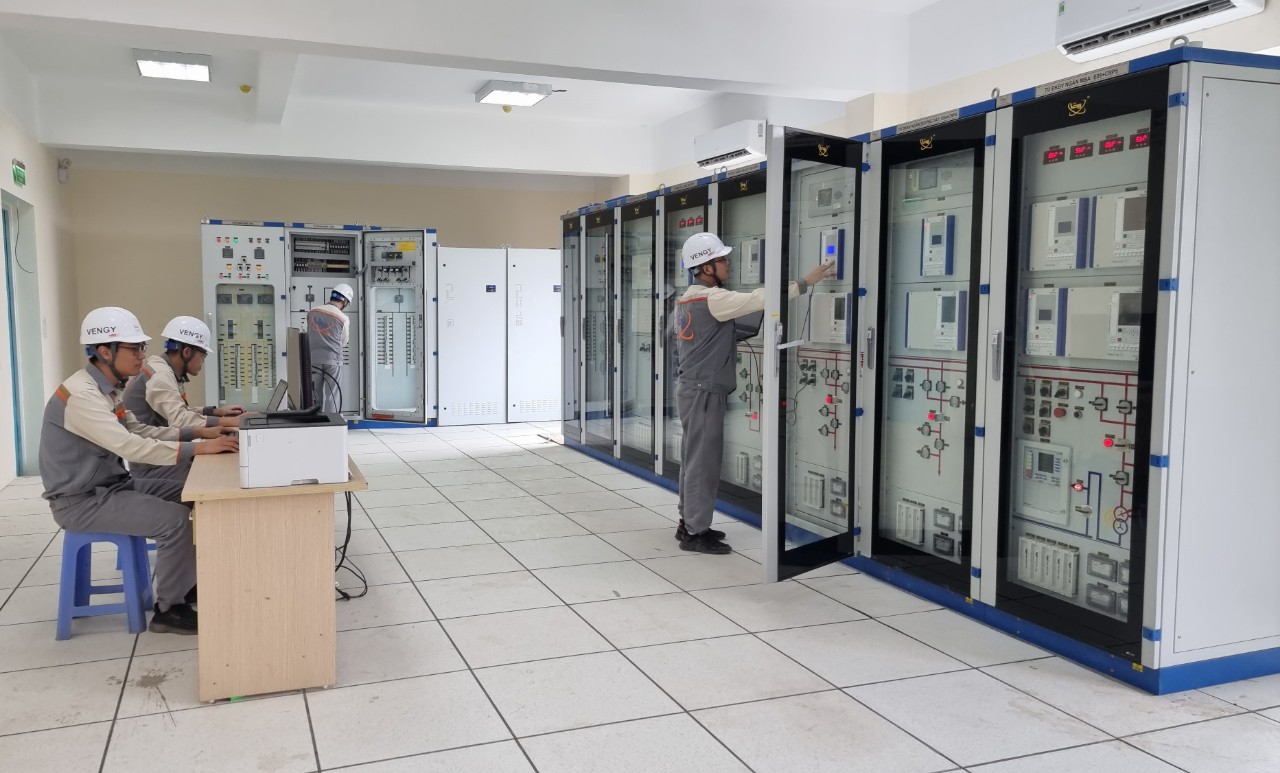

VEngy cung cấp, lắp đặt và thí nghiệm hiệu chỉnh hệ thống tủ điều khiển bảo vệ 110kV tại trạm biến áp 110kV Trâu Quỳ.

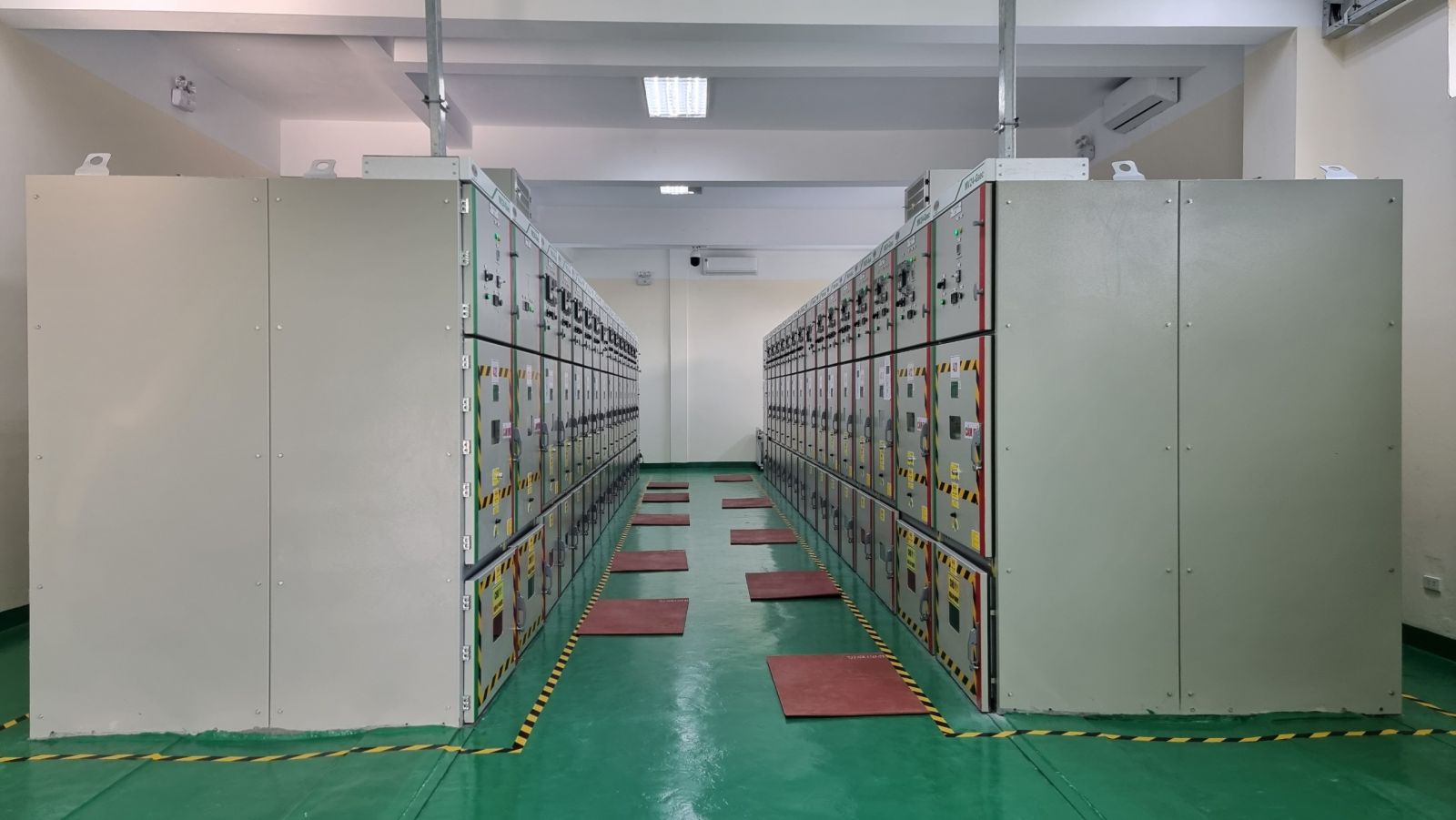

Hai dãy tủ trung thế C41, C42 do Liên danh VEngy - PC1 cung cấp, lắp đặt và thí nghiệm hiệu chỉnh tại trạm biến áp 110kV Trâu Quỳ.

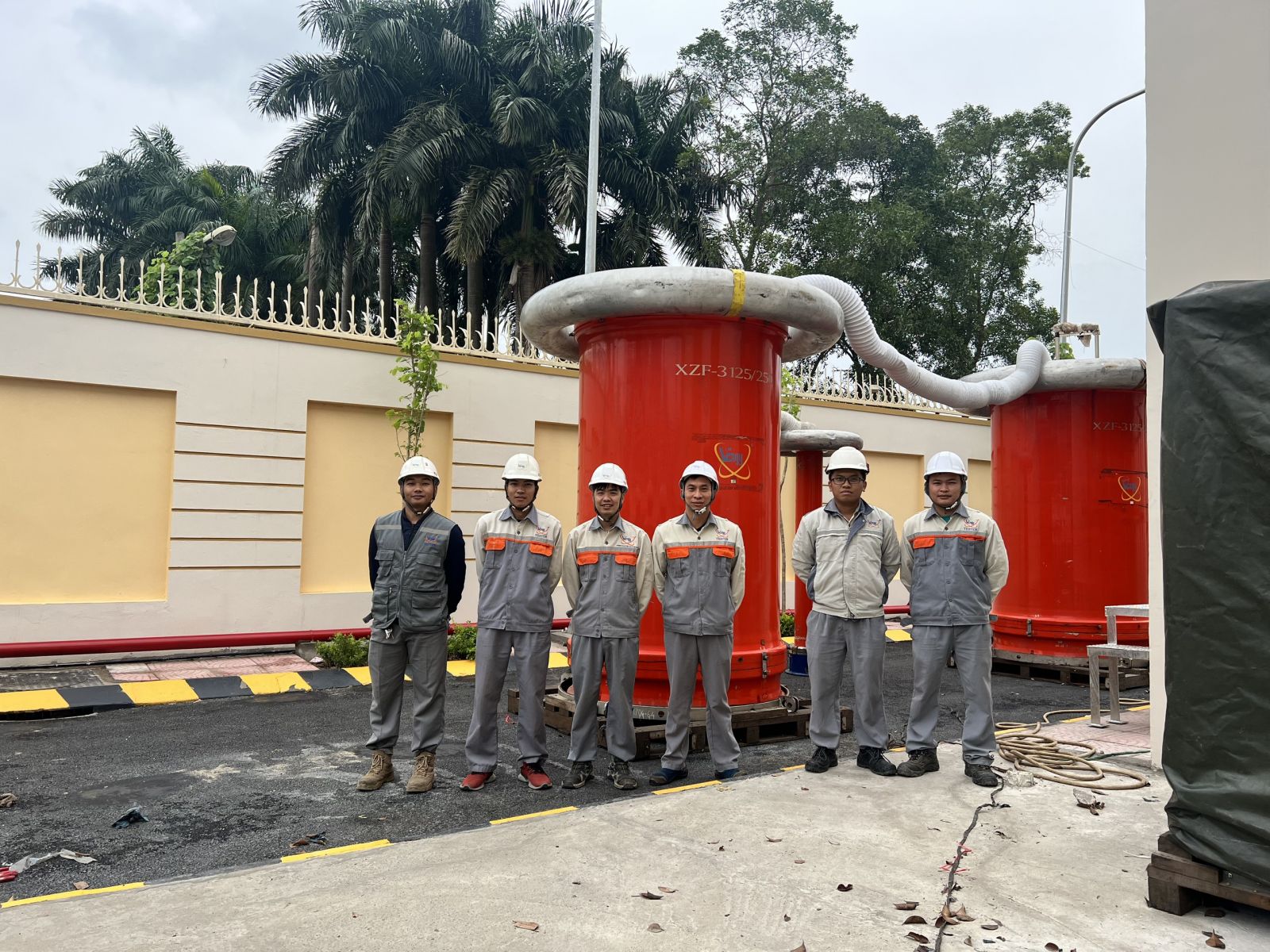

VEngy thí nghiệm toàn bộ các tuyến cáp ngầm 110kV bằng phương pháp thử nghiệm điện áp xoay chiều tăng cao tần số cộng hưởng kết hợp đo phóng điện cục bộ (PD).

Nhờ phát huy tốt thế mạnh vốn có của mỗi thành viên trong liên danh, Liên danh VEngy - PC1 đã cùng nhau phối kết hợp hoàn thành tốt vai trò của liên danh nhà thầu cấp hàng, thi công lắp đặt và thí nghiệm hiệu chỉnh, đảm bảo đóng điện thành công và vận hành an toàn cho trạm biến áp 110kV Trâu Quỳ.

Dự án khi được đưa vào vận hành sẽ nâng cao khả năng cung cấp điện an toàn, tin cậy cho huyện Gia Lâm và các khu vực lân cận. Tạo động lực phát triển kinh tế - xã hội, bảo đảm an ninh, chính trị. Góp phần tạo thêm cảnh quan môi trường xanh, sạch, đẹp cho Hà Nội, xây dựng Hà Nội ngày một giàu đẹp, hiện đại, văn minh và phát triển mạnh mẽ.

Ảnh: Đội công tác

Nội dung: Xuân Trang
